石灰石俗稱青石、灰?guī)r，主要礦物是方解石，其次常含有白云石、菱鎂礦及其他碳酸鹽礦物。石灰石以方解石微晶呈現(xiàn)晶體形態(tài)、偏三角體及菱面體、粒狀、結核狀及多孔結構狀等結構。

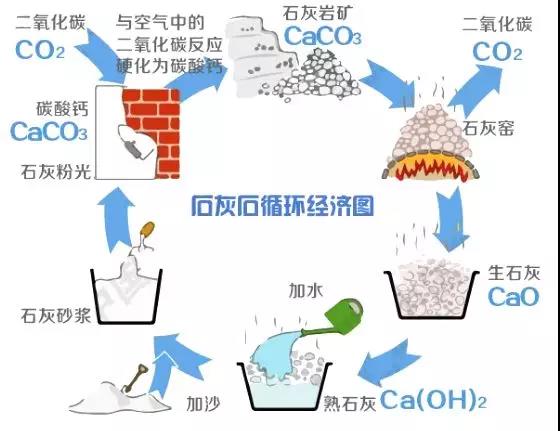

石灰石循環(huán)經濟圖
一、石灰石的煅燒流程

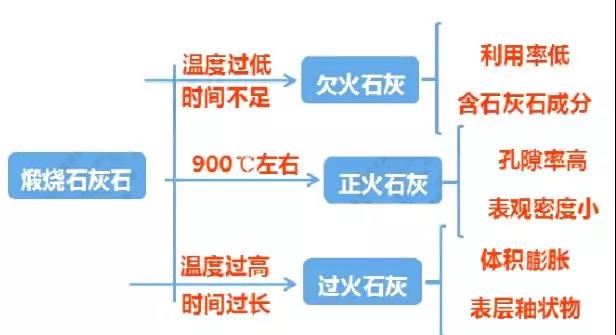

石灰石煅燒種類
石灰石的煅燒流程主要包括石灰石的預處理及石灰石的煅燒。
1、石灰石預處理
石灰石原礦石形狀不規(guī)則，很難達到煅燒的要求；粒度分布廣，難以保證煅燒的質量；雜質含量高，影響產品的質量，因此需要對不達標的石灰石進行預處理。
石灰石預處理流程
石灰石的破碎
為了使石灰石的粒度達到煅燒窯的基本要求，必須對其進行煅燒。

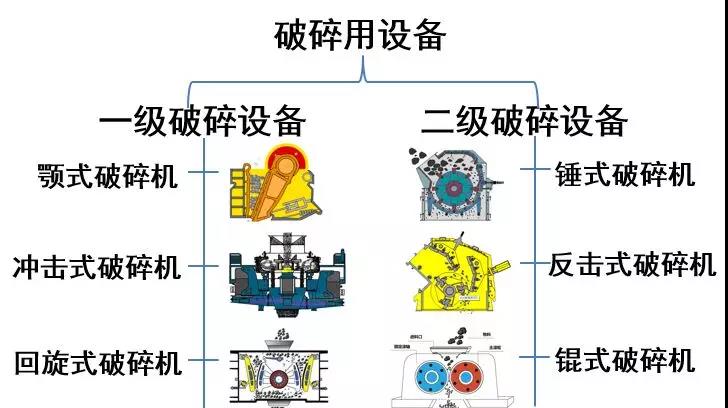

石灰石破碎選用的基本設備
石灰石清洗
為了保證產品的質量必須對石灰石進行清洗。

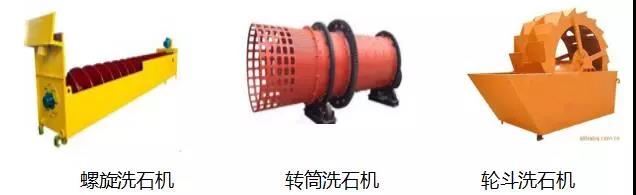

常用的洗石設備有轉筒洗石機、螺旋洗石機、輪斗洗石機等。
分級
根據煅燒的工藝條件，對石灰石的粒度有一定的要求。因此，破碎和清洗后的石灰石必須進行分級，不符合要求的另作他用。

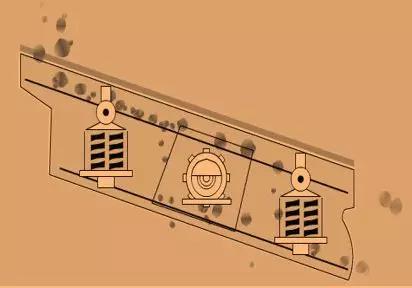

常用的分級設備
2石灰石的煅燒
石灰石的煅燒是一系列的物理變化與化學變化反應的過程，根據這些變化將石灰石在窯內煅燒分為三個區(qū)段：

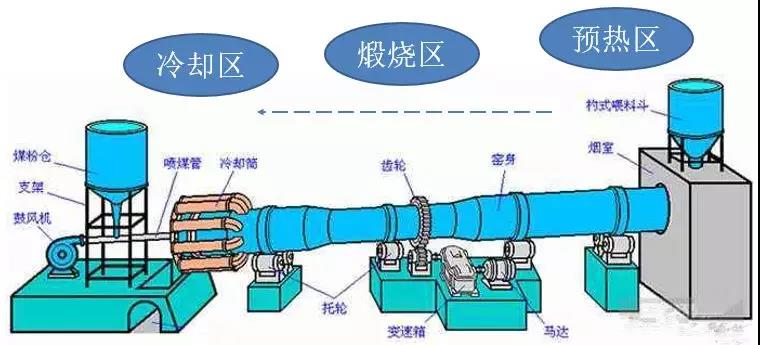

石灰石煅燒區(qū)段
預熱區(qū)
預熱區(qū)的基本化學反應包括，物料溫度預熱至900℃左右、蒸發(fā)物料中的水分、鈣表面部分開始分解、碳酸鎂完全分解等。
煅燒區(qū)
在煅燒區(qū)石灰石借助燃料燃燒放出的熱量進行煅燒，將石灰石分解生成生石灰。

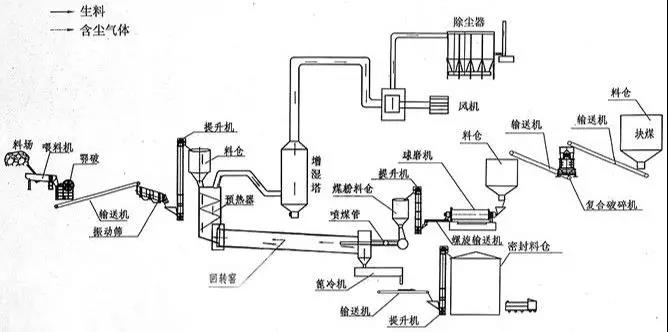

石灰石煅燒生產線
二、影響石灰石煅燒的因素
1、石灰石煅燒溫度
石灰石煅燒速度與溫度有極大關系。在常壓下，石灰石的分解溫度為898℃，當溫度大于925℃之后才迅速分解。當煅燒溫度為900℃時，石灰石分解速度為3.3mm/h；1000℃為6.6mm/h； 1100℃為14mm/h。由此可見，提高煅燒溫度，可以加速石灰石的分解。但是當煅燒溫度大于1100℃時，容易出現(xiàn)過燒，石灰晶粒迅速增大、石灰活性變差、消化時間增長，產品質量降低。因此，在實際生產中煅燒溫度應控制在1050℃左右。
2、石灰石粒度粒形
石灰石的煅燒速度取決于石灰石的粒度，粒度越大，煅燒速度越慢。石灰石中的碳酸鈣分解是由表及里逐層推進的，生石灰的導熱系數(shù)較石灰石小，石灰層越厚，導熱性能越差，傳熱時間越長；并且越往里分解出的CO2越難逸出，從而導致生成的石灰因長時間處于高溫狀態(tài)而使CaO晶體逐漸增大，分解速度下降。由此可見，大粒徑石灰石比小粒徑的分解時間長，煅燒也更困難。
3、燃料粒度、配比率
在石灰石燃燒過程中，燃料的配比量是影響石灰石煅燒分解的關鍵。配比低了溫度達不到要求，煅燒不充分，石灰生燒嚴重；反之，配比過大易造成結瘤。因此，燃燒配比要適宜，操作計量要準確。實際生產中，配比大小要根據石灰石粒度、燃料粒度、含水量、停窯時間、石灰質量和產量變化而及時合理地調整，通常使用無煙煤的配比要比使用焦炭的配比高 2%。
4、送風量
一般情況空氣量的控制用壓力表示，即送風壓力。在燃料配比合適的情況下，風壓的大小會影響石灰窯內煅燒區(qū)上移或下移，同時影響煅燒過程窯氣的變化。窯氣主要成分是：CO2、CO、O2，分別應控制?(CO2)=40～42% 、? (CO)＜0.4、? (O2)≤1.0。
當CO2含量低于35%時，產出的石灰中生燒量增大；當CO含量較高時，說明燃料燃燒不完全，同時也是窯內結瘤的一個特征；當O2濃度過高，說明供風量太大，會增加石灰過燒率和熱量損失不利于煅燒。
日韩av高清在线观看|
亚洲一区二区免费日韩|
国产一区二区在三区在线观看|
国产精品一区二区黑丝|
在线成人爽a毛片免费软件|
日韩AV不卡六区七区|
国产精品一区二区AV不卡|
精品久久人妻av中文字幕|
国产精品av在线|
欧美国产日韩a在线视频|
国产啪精品视频网站免|
青青青爽在线视频免费播放|
深夜福利啪啪片|
久热在线播放中文字幕|
精品国产你懂的在线观看|
偷拍韩国美女洗澡一区二区三区|
国产强被迫伦姧在线观看无码|
精品性高朝久久久久久久|
一区二区无码精油按摩|
99久久国内精品成人免费|
久久久亚洲欧洲日产国码αv|
亚洲аv天堂无码|
亚洲国产精品成人一区|
老熟妇乱子交视频一区|
亚洲中文字幕无码久久|
日韩中文字幕久久久经典网|
日韩一二三四区在线观看|
狠狠的干性视频|
猫咪www免费人成网最新网站|
日本一级淫片免费啪啪|
97精品一区二区三区|
国产卡一卡二卡三|
久久与欧美视频|
青青草手机免费播放视频|
麻美由真中文字幕人妻|
日本熟女精品一区二区三区|
国产办公室沙发系列高清|
亚洲欧美日韩精品中文乱码|
丰满人妻被持续侵犯中出在线
|
亚洲精品白浆高清久久久久久|
18级成人毛片免费观看|
